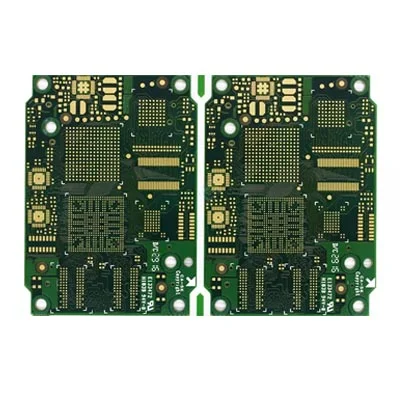

Impédance HDI à dix couches PCB numérique automobile

Pourquoi PCB a-t-il besoin d'impédance?

Viafull est l'un des fabricants et fournisseurs de PCB numériques contrôlés par impédance HDI professionnels à dix couches en Chine.

1. Vérifiez la ligne de table pour considérer l'installation de composants électroniques et considérez la conductivité après insertion. Par conséquent, plus l'impédance est faible, meilleure est la résistance.

2. Les circuits imprimés de PCB doivent passer par le revêtement en cuivre, l'électroplasage de l'étain, du soudage de connexion et d'autres liens de production de processus. Les matériaux utilisés dans ces liens doivent assurer une faible résistivité pour garantir que l'impédance globale de la carte de circuit imprimé peut répondre aux exigences de qualité du produit et garantir le fonctionnement normal du produit.

3. Le placage en étain des circuits imprimés PCB est le problème le plus courant dans toute la production de la carte de circuit imprimé et est un lien clé affectant l'impédance. Le plus grand défaut de la couche chimique de placage en étain est qu'il est facile à changer, et que la boîte est médiocre, ce qui entraînera des circuits imprimés à souder. Une impédance excessive entraîne une mauvaise conductivité ou une performance de rectification instable.

4. Il y aura diverses transmissions de signal dans les conducteurs de la carte de circuit imprimé PCB. Lorsque le taux de transmission augmente, la fréquence doit augmenter. Si la ligne elle-même est différente en raison de la corrosion, de l'épaisseur d'empilement, de la largeur de la ligne, etc., elle entraînera des modifications de la valeur d'impédance. Son signal est déformé, entraînant une diminution des performances de la carte de circuit imprimé, de sorte que la valeur de contrôle doit être contrôlée dans une certaine plage.
