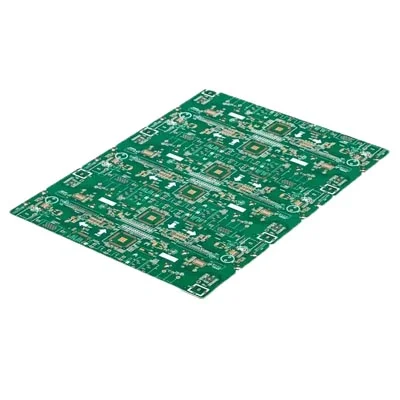

FR4 PCB de contrôle électronique d'impédance électronique

Cinq facteurs affectant l'impédance

Premièrement: épaisseur diélectrique. L'augmentation de l'épaisseur diélectrique peut augmenter l'impédance, tandis que la réduction de l'épaisseur diélectrique peut réduire l'impédance; Différentes tablettes semi-solides ont une teneur et une épaisseur de colle différentes. L'épaisseur pressée est liée à la planéité du concasseur et au programme de la plaque de presse; Pour tout type de plaque utilisé, l'épaisseur de la couche diélectrique qui peut être produite doit être calculée, ce qui est propice aux calculs de conception. La tolérance au moule d'essai est la clé du contrôle de l'épaisseur diélectrique.

Deuxième: Largeur de ligne. L'augmentation de la largeur de ligne peut réduire l'impédance, tandis que la réduction de la largeur de ligne peut augmenter l'impédance. Les exigences de contrôle de la largeur des lignes peuvent mieux atteindre l'écart des exigences de contrôle d'impédance dans la tolérance de +/- 10%. L'écart ne peut pas dépasser 10%. La largeur est principalement contrôlée par le contrôle de gravure. Pour garantir la largeur de la ligne, le film d'ingénierie est compensé en fonction de la gravure de la gravure, de l'erreur de dessin photo et de l'erreur de transfert graphique pour répondre aux exigences de largeur de ligne.

Troisièmement: épaisseur de cuivre. La réduction de l'épaisseur de la ligne peut augmenter l'impédance, tandis que l'augmentation de l'épaisseur de la ligne peut réduire l'impédance; La largeur de la ligne peut être contrôlée par un contrôle d'électroples graphique ou en utilisant une feuille de cuivre de l'épaisseur correspondante. Le contrôle de l'épaisseur du cuivre nécessite un contrôle uniforme. Les blocs de saignement des ridules et des lignes d'isolement sont ajoutés pour éviter une épaisseur de cuivre inégale sur la ligne, ce qui affecte la distribution d'impédance inégale à la distribution de cuivre sur les surfaces CS et SS. Le conseil d'administration est transmis sur le conseil d'administration pour atteindre l'objectif de l'épaisseur du cuivre double face.

Quatrième: constante diélectrique. L'amélioration de la constante diélectrique peut réduire l'impédance et réduire la constante diélectrique peut augmenter l'impédance. La constante diélectrique est principalement contrôlée par le matériau. Différentes planches ont différentes constantes diélectriques. Il est lié au matériau de résine utilisé: la carte FR4, la constante diélectrique est 3. 9-4. 5, qui augmentera avec l'augmentation de la fréquence d'utilisation. 3. 9 Une valeur d'impédance élevée est nécessaire pour obtenir une transmission élevée du signal, de sorte qu'il peut y avoir une faible constante diélectrique.

Cinquième: Épaisseur de soudage, le soudage imprimé réduira l'impédance externe. En général, le soudage imprimé peut réduire les 2 ohms mono-endis et 8 ohms différentiels. 2 fois, la valeur de chute d'impression est deux fois la fois. Lorsqu'il est imprimé plus de 3 fois, la valeur d'impédance ne change plus.
