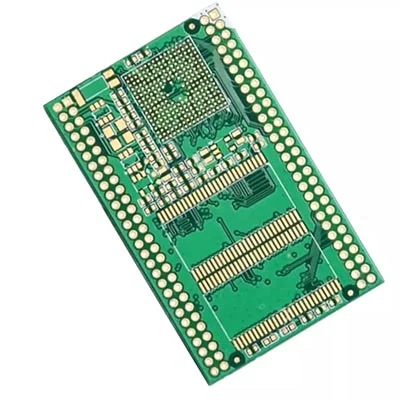

Carte de PCB contrôlée par impédance multicouche

Contrôle d'impédance PCB

Bienvenue pour acheter une carte PCB à impédance multicouche de notre usine à tout moment. Nous vous fournirons des prix de réduction d'usine pour nos produits. Viafull est un fabricant de cartes PCB contrôlé à impédance multicouche en Chine. Il existe diverses transmissions de signal dans les conducteurs de la carte de circuit imprimé. Lorsque le taux de transmission augmente, la fréquence doit augmenter. Si l'impédance de la ligne elle-même change due à la corrosion, à l'épaisseur de la pile et aux différentes largeurs de ligne, une distorsion du signal se produira. Par conséquent, les conducteurs sur les circuits imprimés à grande vitesse doivent être contrôlés dans une certaine plage, qui est appelé "contrôle d'impédance".

Les facteurs qui affectent l'impédance de la ligne PCB sont la largeur du fil de cuivre, l'épaisseur du fil de cuivre, la constante diélectrique du milieu, l'épaisseur du milieu, l'épaisseur du coussin, le chemin du fil de terre et le câblage autour de la ligne. Par conséquent, lorsque nous concevons le PCB, nous devons contrôler l'impédance du routage sur la carte pour éviter autant que possible les interférences électromagnétiques telles que la réflexion du signal et l'intégrité du signal pour assurer l'utilisation réelle de la carte PCB.

Fiche de données
