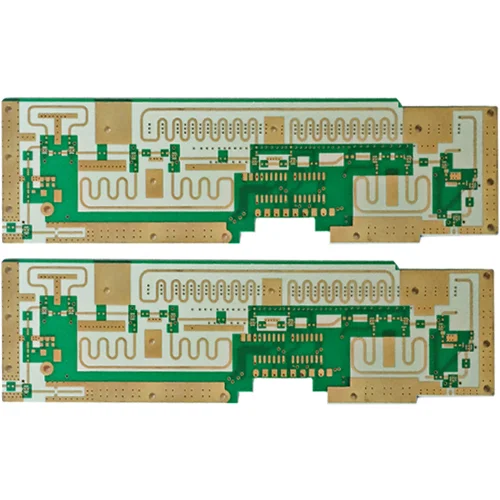

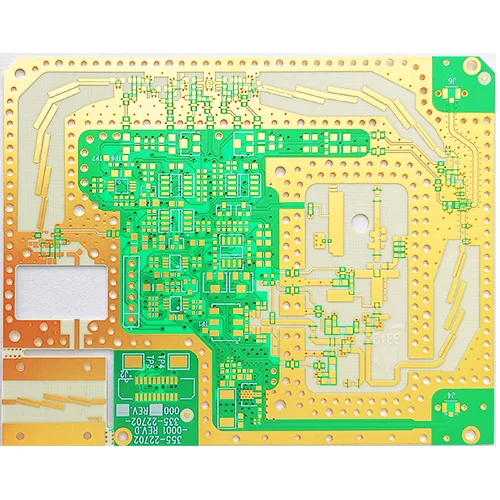

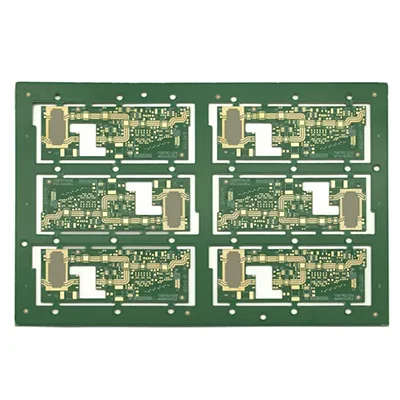

Carte de PCB haute fréquence Rogers RO4003C

SMIMINATS RO4003C ™

Le matériau Rogers RO4003C est un hydrocarbure / céramique renforcé de verre tissé propriétaire qui a les propriétés électriques du PTFE / verre tissé et la fabrication de l'époxy / verre.

Les stratifiés RO4003C sont disponibles dans plusieurs configurations avec des styles de fibre de verre 1080 et 1674, tous répondant aux mêmes spécifications de performance électrique stratifiées. Les stratifiés RO4003C offrent une constante diélectrique étroitement contrôlée (DK) et une faible perte tout en utilisant les mêmes méthodes de traitement que l'époxy / verre standard, mais à une fraction du coût des stratifiés micro-ondes traditionnels. Contrairement aux matériaux micro-ondes basés sur PTFE, aucun traitement spécial à trous ou procédures de manutention n'est nécessaire.

Le matériau RO4003C ne contient pas de brome et ne répond pas à la cote UL 94 V-0. Pour les applications ou les conceptions qui nécessitent une cote d'inflammabilité UL 94 V-0, les stratifiés RO4835 ™ et RO4350B ™ répondent à cette exigence.

Caractéristiques

DK de 3. 38 +/- 0. 05

Facteur de dissipation de 0. 0027 à 10 GHz

Expansion thermique à faible axe z à 46 ppm / ° C

Avantages

Idéal pour la construction de la carte multicouche (MLB)

Coût de fabrication faible dans des processus tels que FR-4

Conçu pour les applications à volume élevé et sensibles aux performances

À un prix compétitif

Fiche de données
