L'activité de la carte de circuit imprimé (PCB) a élargi son influence favorable irrésistible en raison du développement continu du monde technologique et de ses applications dans divers domaines. Ces dernières années, son impact sur le monde électronique a dépassé toutes les prédictions, y compris les appareils IoT, les smartphones, les ordinateurs, l'intelligence artificielle et bien d'autres.
Désormais, les PCB transforment les dispositifs médicaux et comblent l'écart entre les patients et les médecins du secteur de la technologie médicale. Les PCB ont rendu possible le développement de ces dispositifs médicaux pratiques. Les progrès de la technologie des soins de santé contribuent à résoudre plusieurs défis clés dans le domaine médical, comme la création de diagnostics précis et le suivi de la santé des patients.
L'industrie de l'électronique médicale se développe rapidement et il ne semble pas y avoir de signe de ralentissement, ce qui montre l'influence des PCB dans le domaine médical. D'ici 2022, le marché mondial de l'électronique médicale devrait atteindre 4 $. 4 milliards. Avec l'avancement de la technologie, les PCB deviennent de plus en plus importants dans le domaine médical. En raison de sa nature numérique, la plupart des dispositifs médicaux et gadgets d'aujourd'hui exigent que les PCB fonctionnent correctement et efficacement.
Les dispositifs médicaux tels que les défibrillateurs, les dispositifs de stimulation musculaire électrique, l'IRM, les systèmes d'imagerie médicale, les tomodensitogrammes et les équipements à ultrasons nécessitent l'utilisation de PCB.
Technologies de PCB médicales et leurs types
Les PCB médicaux doivent être produits avec des soins extrêmes pour assurer la fiabilité. C'est parce que la vie humaine dépend des appareils qui les abritent. Les PCB doivent également répondre aux exigences très strictes en matière de propreté. Cela est particulièrement vrai pour ceux utilisés dans les implants. Tout d'abord, ils doivent être hygiéniques. Ils doivent également être plus compacts que d'habitude. Par conséquent, la plupart des dispositifs médicaux utilisent des PCB HDI (interconnexion à haute densité).
Technologie HDI / VIA-IN-PAD
La conception de l'insertion de vias à l'intérieur d'un cuivre est appelé via-in-pad et est souvent utilisée pour économiser de l'espace sur un PCB. Avec l'aide de la technologie via-in-pad, les PCB peuvent fournir jusqu'à 50% d'espace supplémentaire pour le placement des composants. L'utilisation approfondie des vias dans les coussinets par les ingénieurs PCB est à la recherche d'un espacement plus acceptable pour les appareils et de l'électronique plus petite.
D'autres vias, tels que les vias aveugles et enfouis, aident à réduire l'espace et à augmenter la densité des composants, mais pour les PCB qui nécessitent une vitesse élevée et une dissipation élevée, uniquement le via-pad reste le meilleur choix.
Technologie de montage de surface
Technologie de montage de surface (SMT) est désormais utilisée dans presque tous les appareils fabriqués commercialement car il offre d'énormes avantages dans le processus de fabrication de PCB et permet à plus d'électronique d'être emballée dans un espace plus petit en raison de la plus petite taille des composants SMT. En plus d'être compact, Surface Mount Technology (SMT) permet également le soudage automatisé et l'assemblage de PCB, ce qui améliore la fiabilité et économise de l'argent.
Lignes et espaces de plaies de PCB
La prochaine génération de dispositifs électroniques portables s'appuiera fortement sur la technologie des PCB d'interconnexion à haute densité (HDI), y compris de minuscules lignes et espaces (2 mil et moins). Cette technologie offre plusieurs avantages par rapport aux technologies traditionnelles, notamment la taille réduite du tableau, le câblage amélioré et les coûts de fabrication réduits.
Applications PCB médicales dans l'industrie médicale
Les cartes de circuits imprimés et l'électronique jouent un rôle vital dans l'industrie médicale. Ils sont non seulement utilisés dans les appareils électriques, mais aussi dans l'équipement de surveillance, de diagnostic et thérapeutique. De plus, les PCB de l'industrie des soins de santé se développent rapidement avec les progrès technologiques, ouvrant de nouvelles possibilités.
Équipement de balayage: les scanners CT, les écrans à rayons X et les analyses d'échographie reposent tous sur des composants électroniques pour fonctionner.
Moniteurs: les dispositifs de surveillance médicale tels que les moniteurs de fréquence cardiaque, les moniteurs de glycémie et les moniteurs de la pression artérielle contiennent tous des composants électroniques.
Instruments médicaux: La recherche médicale nécessite une variété d'instruments pour collecter des données et les résultats des tests. Les PCB se trouvent couramment dans les microscopes électroniques, les systèmes de contrôle, les compresseurs et autres équipements.
Pour des raisons de santé, les PCB doivent respecter des normes plus élevées dans l'industrie médicale. De plus, ces appareils doivent être fiables et de haute qualité pour répondre aux exigences médicales. Les PCB de dispositifs médicaux sont principalement développés et ont tendance à être plus petits en raison des restrictions de taille de l'appareil.

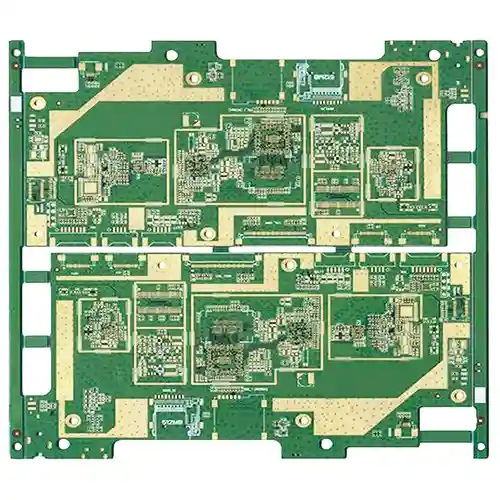

Nom: | PCB de dispositif médical |
Matériel de base: | FR4 |
Stratifié: | 8L |
Constante diélectrique: | 4. 2 |
Épaisseur de feuille: | 1. 6 mm |
Épaisseur extérieure de la feuille de cuivre: | 1 oz |
Épaisseur intérieure de la feuille de cuivre: | 1 oz |
Ouverture minimale: | 0. 2 mm |
Largeur de ligne minimale: | 0. 1 mm |
Espacement de ligne minimum: | 0. 1 mm |
Épaisseur d'or: | 1U" |
