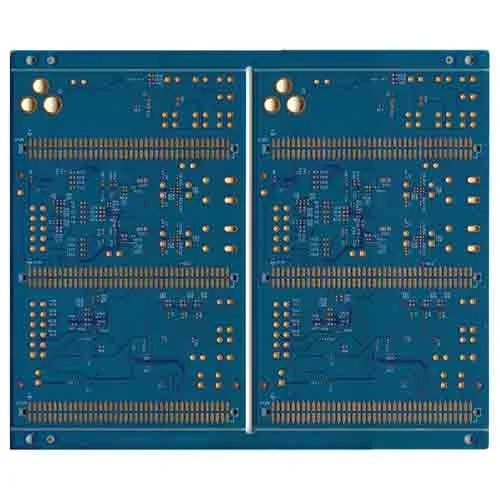

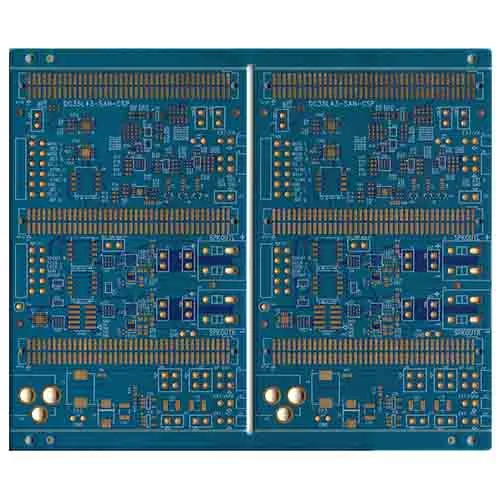

PCB de deuxième ordre de douze couches

Critères pour un bon empilement de PCB à 12 couches:

Viafull est un fabricant et fournisseur de PCB de deuxième ordre de douze couches en Chine.

A. Les plans de sol sont préférés car ils sont capables d'acheter des signaux dans une configuration microruban.

B. Un PCB à 12 couches basé sur un plan de masse a une faible impédance au sol et un faible bruit.

C. Les couches intermédiaires entre les couches servent de routage pour les signaux à grande vitesse. Les couches de signal doivent être empilées étroitement les unes aux autres, même dans les plans adjacents.

D. Vous devez placer des couches planes et des couches de signalisation en couches adjacentes.

E. Les grands plans et les plans électriques sont étroitement couplés ensemble.

Notre équipe de conception experte se concentre sur les points suivants lors de la sélection d'un empilement de 12 couches:

Les couches de signal doivent toujours être adjacentes aux avions

Les plans électriques peuvent être utilisés comme chemins de retour pour les signaux

Les couches de signal doivent être étroitement couplées à leurs plans adjacents

Déterminez la partie retour du signal

Fiche de données
