Cartouche de doigt en or

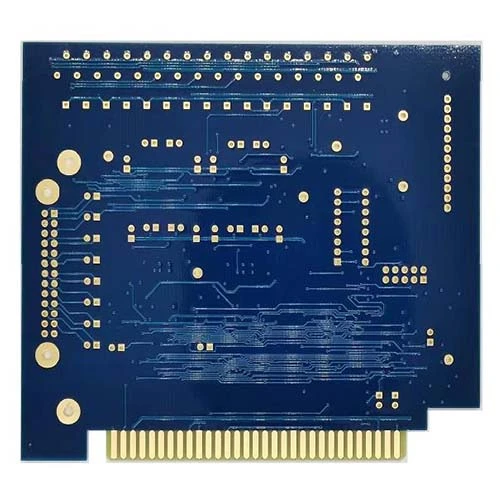

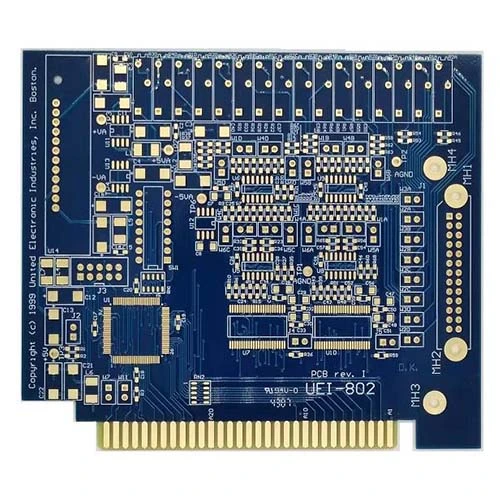

Les PCB à doigt doré sont ceux avec des coussinets en forme de doigt, souvent utilisés comme connecteurs de bord.

Le placage en or chimique a une excellente soudabilité, mais le processus de dépôt chimique signifie qu'il est trop doux et mince pour résister à l'usure répétée. Le placage en or est de plus en plus épais et plus dur, ce qui le rend idéal pour re-stabiliser les contacts des connecteurs de bord PCB. Les PCB à doigts dorés doivent généralement être chanfreinés au niveau du connecteur de bord pour assurer une insertion facile. Le chanfreinage peut être spécifié dans les détails de la commande s'il est spécifiquement indiqué.

Les doigts d'or sont les poteaux plaqués en or que vous voyez sur le bord de connexion d'une carte de circuit imprimé (PCB). Le but des doigts d'or est de connecter les PCB auxiliaires à la carte mère de l'ordinateur. Les doigts d'or PCB sont également utilisés dans une variété d'autres appareils qui communiquent via des signaux numériques, tels que les smartphones grand public et les montres intelligentes. Parce que l'alliage a une excellente conductivité électrique, il est utilisé comme point de connexion sur le PCB.

Il existe deux types d'or adaptés au processus d'électroples de doigt en or PCB:

L'or à immersion nickel électrolaire (ENIG): Cet or est plus rentable et plus facile à souder que l'or électrolité, mais sa composition douce, mince (généralement 2-5u ”) rend ENIG inadapté à l'usure et à la déchirure des effets de la planche de circuit et de la carte de circuit.

Les doigts d'or permettent à différentes cartes de circuits imprimées de communiquer entre elles. De la puissance à l'équipement, les signaux doivent passer entre plusieurs contacts pour exécuter une commande donnée. Lorsqu'une commande est enfoncée, le signal est passé entre une ou plusieurs planches avant d'être lue. Par exemple, si vous appuyez sur une commande distante sur un appareil mobile, le signal est envoyé à partir de l'appareil compatible PCB dans votre main vers une machine voisine ou éloignée, qui à son tour reçoit le signal via sa propre carte de circuit imprimé. Le processus de placage des doigts d'or implique de nombreuses étapes méticuleuses. Cela garantit que chaque circuit imprimé qui sort de la ligne de production est équipé de l'équipement correct pour effectuer parfaitement le signal. Les normes impliquées dans le processus d'électroples aident également à garantir que les doigts d'or sur chaque carton de circuit imprimé correspondent parfaitement aux prises correspondantes sur une carte mère donnée. Pour s'assurer que tous ces doigts d'or et sockets s'adaptent, chaque PCB doit tous passer une série d'inspections et de tests de défaut. Si le placage en or sur le circuit imprimé n'est pas assez lisse ou n'adhère pas suffisamment à la surface, les résultats ne seront pas assez bons pour la libération commerciale. Pour que le doigt d'or PCB se réunisse, le processus d'électroples doit être effectué dans une étape où les détails autour de la carte de circuit imprimé sont terminés pour la première fois. Lorsque les doigts doivent être plaqués, le nickel est appliqué au cuivre. Ensuite, la finition de surface est appliquée en dernier. Lorsque tout est prêt, la planche est inspectée sous une loupe et testée pour l'adhésion.

Pendant le processus d'électroples de doigt d'or PCB, certaines normes doivent être suivies pour que les doigts fonctionnent correctement. La conception du PCB elle-même doit également considérer la longueur du doigt appropriée et la zone requise pour l'alignement.

Quel que soit le but ou la taille du PCB lui-même, les règles suivantes s'appliquent toujours à la conception du doigt d'or:

Le trou plaqué ne doit pas être proche du doigt d'or, le doigt doré ne doit avoir aucun contact avec le masque de soudure ou l'écran de soie, et les deux doivent être conservés à une certaine distance, et le doigt d'or doit toujours faire face au milieu du PCB (si vous voulez un biseau de bord) si l'une de ces règles ne peut pas être suivie pendant le processus d'électroplations du doigt d'or PCB, le PCB ne peut pas communiquer avec la carte mère. Ou, le PCB peut ne pas être correctement inséré dans la fente correspondante de la carte mère. L'or est utilisé dans les doigts de connecteur sur un PCB. La force de l'or permet aux doigts d'or d'être insérés et éjectés des centaines de fois sans éliminer les contacts de connexion. Sans la protection du placage en or, une carte de circuit imprimé pourrait facilement perdre sa connexion après quelques utilisations.

Vous vous demandez peut-être pourquoi l'or est meilleur que les autres types de métaux. Après tout, l'or est l'un des éléments naturels les plus rares et les plus chers. Ne serait-il pas plus rentable de plaquer les bords de connexion d'un PCB avec du cuivre ou du nickel? Cependant, la fonctionnalité requise d'une carte de circuit imprimé nécessite de l'or. Au fur et à mesure que les PCB évoluaient dans leur forme moderne, l'or a été déterminé comme le métal de contact de connexion le plus approprié en raison d'un certain nombre de facteurs. Les principaux avantages de l'or sont la conductivité et la résistance à la corrosion de l'alliage. Pour augmenter la résistance, l'or utilisé dans les cartes de circuits imprimés est souvent combiné avec du nickel ou du cobalt, ce qui donne à l'or une plus grande résistance d'usure face à une activité PCB constante.
