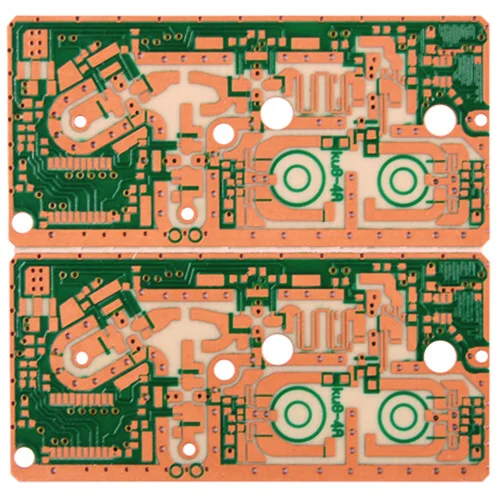

Carte d'isola haute fréquence

Applications:

Viafull est le fabricant professionnel, nous aimerions vous fournir une carte haute fréquence IsoLa et nous vous offrirons le meilleur service après-vente et la livraison en temps opportun.

Automobile, panier de panier, RF / micro-ondes, informatique haut de gamme

Intégrité du signal, médical, militaires, appareils mobiles / combinés sans fil

Chemin de fer, serveurs, commutateurs / routeur, gestion thermique, infrastructure sans fil

Que signifie Isola PCB?

Ce type de circuit imprimé est complexe et fabriqué à l'aide de stratifiés haute performance. Il contient des composants de résine conçus pour répondre aux exigences de performance exigeantes.

Ce type de PCB est utilisé dans la plupart des appareils électroniques tels que l'équipement aérospatial et l'électronique grand public.

Types de matériaux utilisés dans les PCB isola

Il y a des matériaux utilisés pour fabriquer des PCB isola. Certains d'entre eux incluent:

Préampe

Ce terme est associé à l'industrie des PCB. C'est ce qu'on appelle "prereg". Il s'agit d'un matériau diélectrique qui fournit une isolation électrique, ainsi que d'autres fonctions importantes. Il est composé d'un tissu en fibre de verre infusé d'une résine formulée de manière unique.

Cette résine combine différentes propriétés thermiques, électriques et physiques avec le préprég. Ceci est important pour le bon fonctionnement du PCB Isola.

Stratifié vêtu de cuivre

Cela comprend un stratifié préimprégné avec une fine couche de papier cuivré aux deux extrémités. Cette stratification est réalisée en compressant une ou plusieurs couches de cuivre et de préreg dans des conditions de chaleur, de pression et de vide extrême.

Construire des PCB isola multicouches

Prégré et CCL sont utilisés pour fabriquer des PCB isola multicouches à travers des opérations complexes impliquant plusieurs processus qui sont souvent répétés.

La surface du cuivre du stratifié est gravée. Il s'agit de produire des circuits électroniques. Ensuite, les stratifiés sont assemblés en insérant une ou plusieurs couches de préprég entre chaque stratifié gravé pour former une structure multicouche.

Electrople et forage forment des interconnexions électriques entre les couches de PCB. Le PCB isola résultant est un gadget d'interconnexion où les semi-conducteurs et autres composants sont montés.

Applications PCB Isola

Les stratifiés et les préreg de Isola PCB sont utilisés dans différents appareils et électronics avancés, notamment:

Applications aérospatiales

Applications d'électronique militaire

Applications d'équipement industriel

Électronique grand public

Réseautage et autres équipements de communication

Applications automobiles

Applications de dispositifs médicaux

Quels matériaux sont utilisés dans le système de résine des PCB isoa?

Les PCB isola utilisent des préreg sans flux, qui sont basés sur des polyimides et conviennent aux applications PCB qui nécessitent des températures élevées.

Ils utilisent un système de résine issue de la flamme en polyimide, qui est idéal pour les applications qui nécessitent des performances supérieures et des propriétés thermiques. Les préreg des isola utilisent un mélange de polyimide et de résines thermoplastiques qui peuvent être entièrement guéris sans l'utilisation de méthylène dianiline (MDA).

Il en résulte un polymère avec un TG élevé, sans les problèmes de fragilité et une faible force de liaison initiale. En conséquence, le système de résine des PCB isoa est de loin supérieur à la structure en résine des polyimides thermodurcis traditionnels.

Caractéristiques des préreg des isola

Voici quelques-unes des caractéristiques clés des matériaux PCB Isola:

Maintient la résistance aux liaisons à des températures élevées

Disponible en options sans halogène

Performance thermique plus élevée

Réduit la délamination due à l'usinage

Améliore la procédabilité due à la réduction de la fragilité

Longue durée de vie du système de résine

Fiche de données
