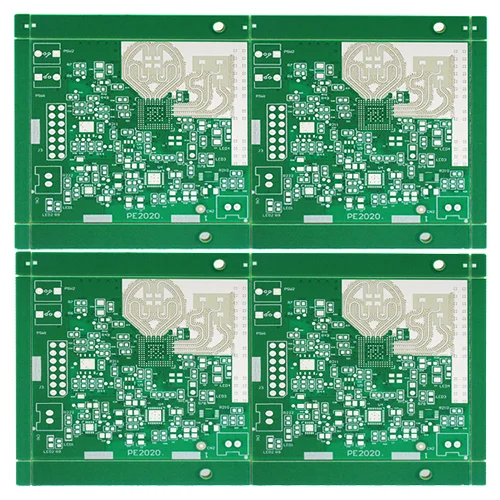

Carte de PCB à haute fréquence hybride

PCB hybride est couramment utilisé dans les produits de la série RF micro-ondes

Trouvez une vaste sélection de cartes PCB à haute fréquence hybride de Chine à Viafull. Fournir un service après-vente professionnel et le bon prix, dans l'attente de la coopération. Avec le développement rapide des technologies de communication électronique, afin d'obtenir une transmission de signaux à haute vitesse et haute fidélité, de plus en plus de PCB radio-ondes est utilisé dans l'équipement de communication. Les matériaux diélectriques utilisés dans les cartes de circuits imprimés à haute fréquence ont d'excellentes propriétés électriques et une bonne stabilité chimique, qui se manifestent principalement dans les quatre aspects suivants.

1. Le PCB hybride a les caractéristiques d'une faible perte de transmission du signal, d'un délai de transmission court et d'une faible distorsion de transmission du signal.

2. De plus, les propriétés diélectriques (DK, DF) restent stables sous des changements environnementaux tels que la fréquence, l'humidité et la température.

3. Contrôle d'impédance caractéristique de haute précision.

4. PCB hybride a une excellente résistance à la chaleur (TG), la procédabilité et l'adaptabilité.

Les PCB hybrides à haute fréquence micro-ondes sont largement utilisés dans les équipements de communication tels que les antennes sans fil, les antennes de réception de la station de base, les amplificateurs d'alimentation, les systèmes radar, les systèmes de navigation, etc.

Sur la base d'un ou plusieurs facteurs tels que la réduction des coûts, l'amélioration de la résistance à la flexion et le contrôle des interférences électromagnétiques, la conception de laminage à haute fréquence doit utiliser un préreg à haute fréquence avec un débit à faible résine et un substrat FR-4 avec une surface diélectrique lisse. SMARIMINE COMPOSITE haute fréquence. Dans ce cas, il existe un grand risque de contrôle de l'adhésion des produits pendant le processus de pressage.

Méthode et caractéristiques d'empilement de PCB hybrides à haute fréquence micro-ondes et caractéristiques

1. Une structure de laminage composite de profondeur de PCB hybride à haute fréquence, le PCB hybride à haute fréquence comprend la couche de cuivre L1 (feuille à haute fréquence), la couche de cuivre L2 (feuille PP), la couche de cuivre L3 (substrat de résine époxy), la couche de cuivre L4 en séquence; Les couches de cuivre L2, L3, L4 sont fournies avec des emplacements de la même taille à la même position; La couche de cuivre L4 est disposée avec un matériau tampon trois en un de l'intérieur à l'extérieur, et la plaque d'acier et le papier kraft sont empilés de l'extérieur à l'extérieur en séquence; La plaque en aluminium, la plaque d'acier et le papier kraft sont empilés sur la couche de cuivre L1 de l'intérieur à l'extérieur.

2. Selon la première caractéristique, le matériau tampon trois en un est un matériau tampon pris en sandwich entre deux couches de film de sortie.

3. Selon la première caractéristique, la structure laminée de la carte hybride profonde contrôlée à haute fréquence de la présente invention est caractérisée en ce que la feuille à haute fréquence est une carte polytétrafluoroéthylène.

Les caractéristiques d'expansion et de contraction de la carte composite hybride à haute fréquence PCB sont différentes de celles du substrat de résine époxy ordinaire, de sorte que la déformation et le rétrécissement de la carte sont difficiles à contrôler, et la méthode de traitement de la première rainure puis de la pression entraînera le problème des bosses métalliques sur le tableau. Le matériau tampon trois en un est placé sur un côté de la rainure, et le matériau tampon peut être rempli dans le trou de rainure pendant la pressage pour éviter le problème des bosses. La pression du tampon en papier Kraft est réglée sur les deux côtés du carton pour équilibrer le transfert de chaleur uniformément, et la plaque d'acier est réglée pour assurer une conduction thermique uniforme pendant la pressage, de sorte que la pression est plate et que la chaleur et la pression pendant le processus de pressage sont équilibrées, afin de mieux contrôler la courbure et l'expansion de la planche.

Avec le développement rapide des technologies de communication 5G, des exigences de fréquence plus élevées sont proposées pour les équipements de communication. Il existe de nombreux PCB hybrides à haute fréquence micro-ondes sur le marché. La technologie de fabrication de ces PCB hybrides à haute fréquence micro-ondes présente également des exigences plus élevées. Nous sommes spécialisés dans le traitement de l'IPCB depuis plus de 10 ans et pouvons fournir des services de fabrication de PCB hybrides multicouches. Nous avons tout l'équipement requis pour l'ensemble du processus de production de PCB hybride multicouches, respectez le système de gestion standard international ISO9001-2000, et avons passé la certification du système IATF16949 et ISO 14001. Nos produits ont réussi la certification UL et se conforment aux normes IPC-A-600G et IPC-6012A. Nous pouvons fournir des échantillons de PCB hybrides à haute fréquence de haute qualité, à haute stabilité et à haute adaptabilité.
