Qu'est-ce qui fait du PCB FR4 l'épine dorsale de l'électronique moderne ?

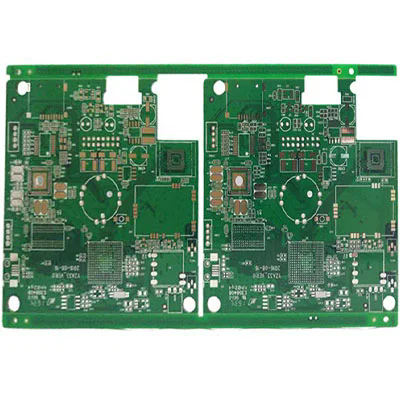

Dans l'industrie électronique en évolution rapide,Carte FR4(Carte de circuit imprimé ignifuge de qualité 4) est le matériau de base le plus largement utilisé et le plus fiable pour les cartes de circuits imprimés. Connus pour leur excellente résistance mécanique, leur isolation électrique et leur résistance à l'humidité, les PCB FR4 sont devenus le choix préféré des industries allant des télécommunications et de l'automobile aux dispositifs médicaux et à l'électronique grand public.

Le terme FR4 fait référence à la feuille stratifiée époxy renforcée de verre utilisée comme substrat dans la fabrication des PCB. Il assure la stabilité structurelle, maintient l'isolation entre les couches conductrices et prend en charge les circuits électroniques haute densité sans dégradation. La combinaison d'un tissu en fibre de verre et d'un liant en résine époxy offre de la rigidité tout en gardant la planche légère et résistante à la chaleur.

Qu'est-ce qui fait du PCB FR4 un matériau préféré ?

Le matériau FR4 joue un rôle essentiel dans l’équilibre entre les performances, la rentabilité et la fabricabilité. Sa polyvalence lui permet d'être utilisé dans des conceptions de PCB monocouche, double couche et multicouche.

Avantages clés du PCB FR4 :

1. Rigidité diélectrique élevée :
   FR4 maintient une résistance d'isolation stable sous haute tension, empêchant ainsi les fuites électriques.

2. Excellente stabilité thermique :
   Avec une température de transition vitreuse (Tg) généralement comprise entre 130°C et 180°C, les PCB FR4 peuvent fonctionner dans des environnements à haute température.

3. Durabilité mécanique :
   La base en fibre de verre offre rigidité et résistance mécanique, minimisant la déformation lors de l'assemblage ou du fonctionnement.

4. Rentabilité :
   Comparé aux matériaux spécialisés comme le polyimide ou la céramique, le FR4 offre un équilibre parfait entre performances et prix abordable.

5. Résistance à l'humidité :
   La matrice en résine époxy empêche l’absorption d’eau, ce qui rend le FR4 adapté aux environnements humides.

6. Résistance chimique :
   FR4 maintient l’intégrité structurelle et électrique même lorsqu’il est exposé à des flux, des agents de nettoyage ou des contaminants environnementaux.

Paramètres techniques typiques du PCB FR4

Pourquoi le PCB FR4 est le fondement de l'électronique moderne

À mesure que les appareils électroniques deviennent plus petits, plus rapides et plus efficaces, la demande de matériaux PCB hautes performances s'est intensifiée. FR4 est resté la norme en raison de son adaptabilité et de sa compatibilité avec les processus de fabrication avancés tels que la technologie de montage en surface (SMT), via le perçage et l'empilement multicouche.

Applications dans tous les secteurs :

• Electronique grand public : les smartphones, les ordinateurs portables et les appareils portables s'appuient sur les PCB FR4 pour des circuits compacts et légers.

• Automobile : les modules de commande du moteur, les systèmes d'éclairage à LED et les unités d'infodivertissement utilisent du FR4 à haute Tg pour résister aux fluctuations de température.

• Télécommunications : les substrats FR4 se trouvent dans les routeurs, les stations de base et les amplificateurs de signal nécessitant une transmission cohérente du signal.

• Dispositifs médicaux : les équipements tels que les moniteurs ECG et les pompes à perfusion dépendent du FR4 pour leur fiabilité et leur isolation.

• Automatisation industrielle : les contrôleurs, les relais et la robotique utilisent des cartes FR4 pour plus de stabilité dans les environnements à fortes vibrations.

Pourquoi les ingénieurs préfèrent FR4 :

• Équilibre entre résistance et flexibilité : prend en charge les configurations de circuits imprimés rigides et flex-rigides.

• Compatibilité avec la soudure sans plomb : Idéal pour une production conforme RoHS.

• Excellente intégrité du signal : maintient une impédance constante pour une transmission de données à grande vitesse.

• Épaisseur et nombre de couches personnalisables : disponible de 0,2 mm à 3,2 mm et peut accueillir de 2 à 16+ couches.

Tendances technologiques émergentes :

L’évolution des circuits à grande vitesse et haute fréquence pousse le FR4 vers de nouvelles limites. Les fabricants développent désormais des matériaux FR4 modifiés avec des constantes diélectriques plus faibles (Dk < 4,0) et une dissipation thermique améliorée. Cette avancée rend le FR4 adapté aux communications 5G, aux modules IoT et aux systèmes radar automobiles.

Comment FR4 PCB soutient l'innovation électronique future

Alors que l'industrie électronique évolue vers des conceptions plus intelligentes, plus petites et plus durables, la prochaine génération de PCB FR4 doit relever de nouveaux défis : gestion thermique, intégrité du signal et conformité environnementale.

FR4 à haute Tg : pour les environnements exigeants

Les matériaux FR4 à haute Tg (Tg ≥ 170°C) sont devenus essentiels dans les applications soumises à une chaleur continue, telles que les amplificateurs de puissance, l'éclairage LED et les systèmes de véhicules électriques. La température de transition vitreuse plus élevée garantit que le PCB conserve sa stabilité structurelle même sous une charge thermique soutenue.

FR4 à faible perte : pour les circuits haute fréquence

Les matériaux FR4 à faibles pertes sont conçus pour les applications RF et micro-ondes. Ils réduisent l'atténuation du signal et maintiennent le contrôle de l'impédance, ce qui les rend idéaux pour les antennes 5G, les communications par satellite et les centres de données.

FR4 écologique : vers une électronique durable

Avec l’accent croissant mis sur la responsabilité environnementale, les matériaux FR4 sans halogène gagnent du terrain. Ces matériaux éliminent les retardateurs de flamme bromés sans compromettre la sécurité incendie ou la résistance mécanique. Les fabricants adoptent également des composites de fibre de verre recyclables pour réduire les déchets.

Intégration de la fabrication intelligente

La production moderne de PCB FR4 intègre une inspection optique automatisée (AOI), un perçage laser et un routage CNC, garantissant précision et cohérence. Combiné à l'optimisation de la conception basée sur l'IA et à la surveillance de la qualité basée sur l'IoT, le processus de fabrication des PCB FR4 est plus intelligent et efficace que jamais.

Foire aux questions sur le PCB FR4

Q1 : Quelle est la différence entre les matériaux FR4 standard et les matériaux FR4 à haute Tg ?
A1 : La principale différence réside dans la température de transition vitreuse (Tg). La norme FR4 a généralement une Tg d'environ 130°C, ce qui la rend adaptée à la plupart des appareils électroniques grand public. Le FR4 à haute Tg s'étend de 170°C à 180°C et est conçu pour les environnements à haute température comme l'électronique automobile et les modules LED. Le FR4 à haute Tg présente également une stabilité mécanique améliorée et un risque de délaminage réduit pendant le soudage.

Q2 : Le PCB FR4 peut-il être utilisé pour les circuits haute fréquence ou haute vitesse ?
R2 : Bien que la norme FR4 soit adaptée aux conceptions à usage général, elle peut ne pas fonctionner de manière optimale dans les applications haute fréquence supérieures à 1 GHz en raison des pertes diélectriques. Cependant, des variantes FR4 à faibles pertes avec des valeurs Dk et Df réduites ont été développées pour de tels cas d'utilisation. Ces matériaux améliorés permettent aux concepteurs de maintenir l’intégrité du signal dans les systèmes de communication à haut débit sans augmenter considérablement les coûts.

Les perspectives d'avenir de la technologie PCB FR4

Le marché mondial des PCB FR4 continue de croître régulièrement, stimulé par la demande croissante d’appareils connectés, de technologie EV et d’infrastructures intelligentes. À mesure que les conceptions d'interconnexions multicouches et haute densité (HDI) deviennent la norme, les matériaux FR4 évoluent pour offrir une dissipation thermique améliorée, des pertes diélectriques réduites et une fiabilité améliorée.

Dans un avenir proche, les constructions de circuits imprimés hybrides – combinant FR4 avec des stratifiés haute fréquence comme le PTFE ou les matériaux Rogers – permettront des solutions rentables pour les applications à signaux mixtes et RF. Ces innovations garantissent que FR4 reste pertinent même si les systèmes électroniques atteignent des niveaux de complexité sans précédent.

Pourquoi le PCB FR4 reste la norme de l'industrie

Les PCB FR4 ont gagné leur réputation grâce à une combinaison de fiabilité, de polyvalence et de prix abordable. Des smartphones aux satellites, FR4 continue de servir de base à d’innombrables innovations. Son adaptabilité aux technologies émergentes – des circuits à grande vitesse à la production respectueuse de l’environnement – ​​garantit que le FR4 restera le matériau de choix pour les années à venir.

En tant que fabricant de confiance,Viafullfournit des PCB FR4 de haute qualité conçus pour répondre aux divers besoins des clients mondiaux. Chaque planche est fabriquée avec précision, en utilisant des matériaux avancés et des processus de fabrication de pointe pour garantir performances et durabilité.

Pour les ingénieurs, les concepteurs et les spécialistes de l'approvisionnement à la recherche de solutions PCB FR4 personnalisées, notre équipe offre une expertise technique, un délai d'exécution rapide et une assistance complète du prototype à la production de masse.

Contactez-nousaujourd'hui pour découvrir comment les solutions PCB FR4 de Viafull peuvent alimenter vos innovations de nouvelle génération.
